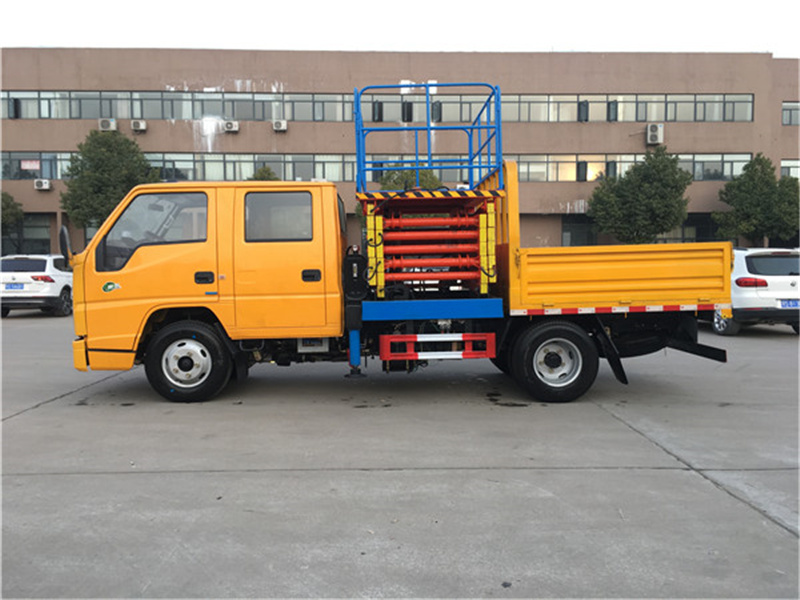

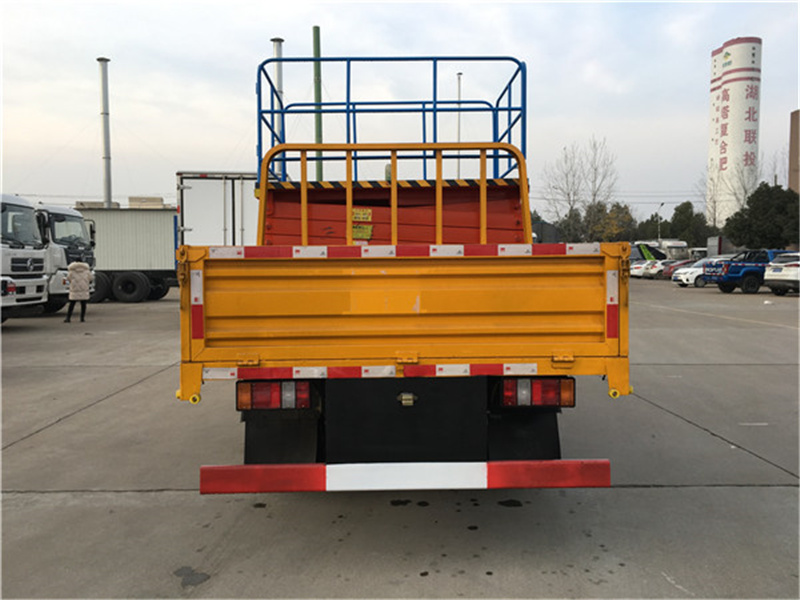

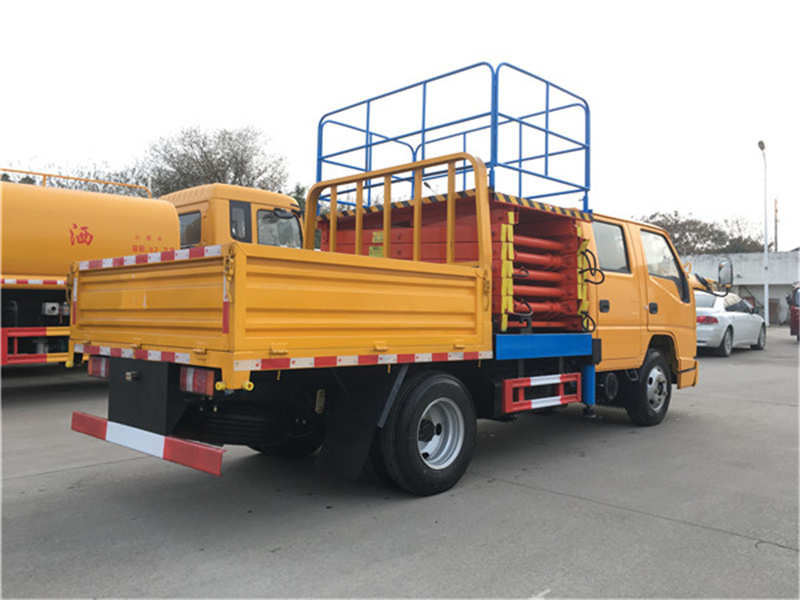

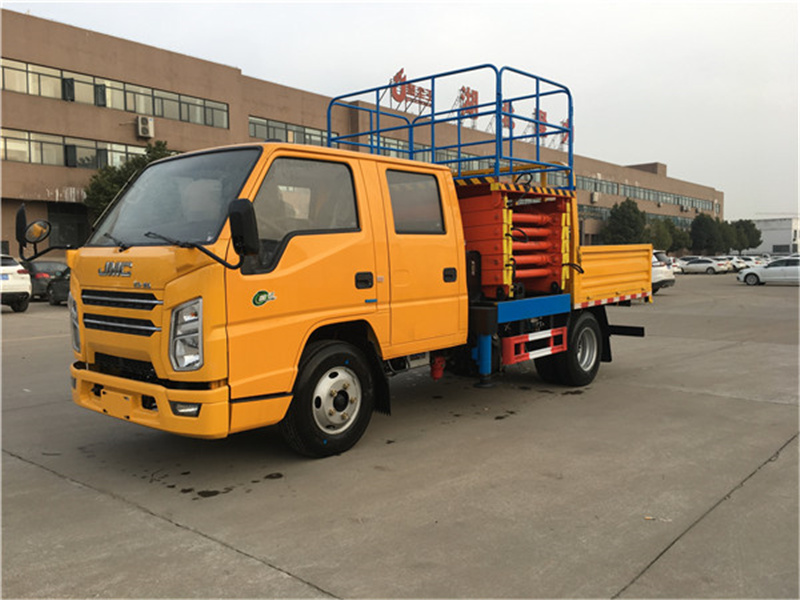

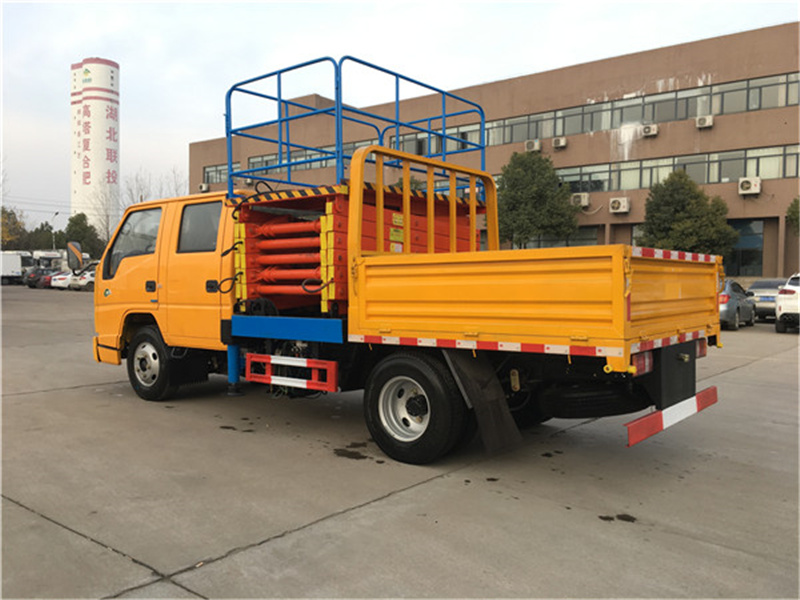

(国六)江铃10米剪叉式升降平台高空作业车

发布日期:22-07-21

/202207/1658390740_b3b3322f974ff6af8eb8.jpg/202207/1658390740_1970928c292e61feb015.jpg/202207/1658390740_4b49dab37af723344629.jpg/202207/1658390740_115a6ecfca3f8572598a.jpg/202207/1658390741_c7bc6340b5af478f5a17.jpg/202207/1658390741_f6c91b0ee0748548652e.jpg

主要特点:

1、 剪叉式平台支架均采用低合金Q345型材,四周无焊缝,外形美观,受力大,强度高;

2、 前H型支腿垂直升降,稳定性好,操作灵活;

3、 平台操作采用手动阀,操作平稳、可靠,维护方便;

4、 平台采用限位阀****大作业高度,安全有保障;

5、 工作平台围栏采用螺栓连接,方便拆卸,适用范围广;

6、 平台上铺设防滑花纹钢板;

7、可以在平台上选装电动**盒,方便平台上部操作;

 /202207/1658390741_363504008786b6c697a5.jpg

/202207/1658390742_61f91873f226970ea77c.jpg

/202207/1658390742_85816bd8aa5217a6d94a.jpg

/202207/1658390743_19abd1fd07fbdf229efc.jpg

1、高空作业车工作用途

通过剪叉式支架的伸展将作业人员和作业工具垂直送到指定的高空作业位置进行高空作业。

2.适用标准

供货方应使用**新颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准

3、 主要技术参数

车型号



主要技术参数

底盘型号

长×宽×高(mm)

后悬

总质量(Kg)

轴距

发动机排放


JX1041TC26

5900×2000×

2900

1363

4495

3360
















上装基本配置

平台支架

支架形式

剪叉式


材料

型材Q345B/4mm


臂架截面

四边形


作业工况

**大作业高度

8m/10m


额定起重量

500kg


平台尺寸

8m:长**0×宽1700


10m:长**0×宽1900


支腿

支腿型式

前H型


支腿材料

Q345B/5mm


支腿跨距

横向(mm):1620


液压锁

两个支腿都带双向液压锁


车厢

材料

优质碳钢型材冲压成型

结构

左右墙板可翻开180°,后门也可翻开180°

侧、后防护

优质碳钢冷弯型材;强度高

围栏

材料

优质碳钢¢25圆管

尺寸

长X宽X高(mm):**0X1700/1900X800

连接方式

螺栓连接方便拆卸

安全带

一副

液压系统

液压油箱

65L;带液位表

齿轮泵

定量泵,流量25ml/r

工作压力

带压力表;16MPa

液压阀组

手动液压阀组

油缸

2只;带双向液压锁进行锁止,保证安全

操作系统

支腿

手动操作,同步伸缩

操作方式

手动

油漆

知名品牌油漆;颜色光滑,线条美观;

标识及标牌

清晰、醒目、**不褪色


4、主要液压元件清单

序号

货物名称

规格

产地

制造商名称

单位

数量

1

齿轮泵

CB-FC25

河北邢台

睿智辰诚

1

2

多路阀

DL-8I-2

江苏扬州

扬州中梅

1

3

液压锁

SO-K8L-30

江苏扬州

扬州中梅

2

4

垂直油缸

80/55*460

湖北随州

湖北恒力

2





以上所列参数供用户选购参考,公司保留改进产品的权利。
