主要技术参数
东风22米高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | ★总长 | mm | 7750 | |
★总宽 | mm | 2190 | ||
★总高 | mm | 3130 | ||
质量参数 | 乘坐人数（含驾驶员） | 人 | 3 | |
总质量 | kg | 7895 | ||
主要性能参数 | 工作平台额定载荷★ | kg | 200 | |
**大作业高度★ | m | 22 | ||
★**大作业高度时作业幅度 | m | 5.0 | ||
★**大作业幅度 | m | 13.6 | ||
**大作业幅度时作业高★度 | m | 5.36 | ||
支腿跨距★ | 横向 | mm | 4120 | |
纵向 | mm | 4650 | ||
臂架变幅时间 | s | ** | ||
臂架回转速度 | s/r | 75 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | ★前悬 | mm | 1130 | |
★后悬 | mm | 2310 | ||
★后伸 | mm | 1250 | ||
★轴距 | mm | 3800 | ||
**高行驶速度 | Km/h | 103 | ||
**小离地间隙 | mm | 195 | ||
接近角 | . | 21 | ||
离去角 | . | 14 | ||
配置说明
部件名称 | 简要说明 |
底盘型号 | EQ1125SJ8CDC |
发动机 | 朝柴发动机，**大功率125KW，170马力，国六排放 |
驾驶室 | 单排座，可乘坐3人，驾驶室装备空调 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 机械操作 |
工作平台 | （**0）1**x700x1150 |
臂架形式 | ★四节六边型工作臂，同步伸缩 |
回转装置 | 旋转回转 |
支腿 | ★K型支腿，稳定性好，可同时或单独操作，适应多种工况。 |
操作 | ★工作平台和地面遥控器电气操作 |
**系统 | 电液比例**系统，实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及安全配置
高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，**大作业高度22米，**大作业幅度13.6米。 | |
名称 | 简要说明 |
上下车自动互锁装置 | ★用于上下车互锁，防止误操作发生危险 |
支腿检测功能 | 当支腿出现不受力情况，智能限动，保护安全， |
水平检测功能 | ★实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
发动机点火熄火 | 在转台和平台处可对发动机进行点火，熄火** |
实时通讯 | 在平台和下车设有无线对讲 |
主要性能特点

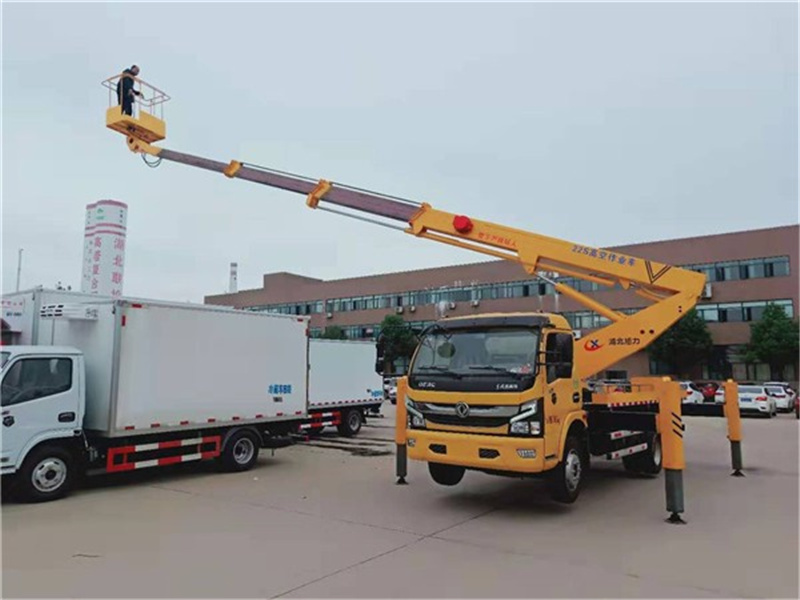

K型支腿，稳定性好，可同时或单独操作，适应多种工况。★

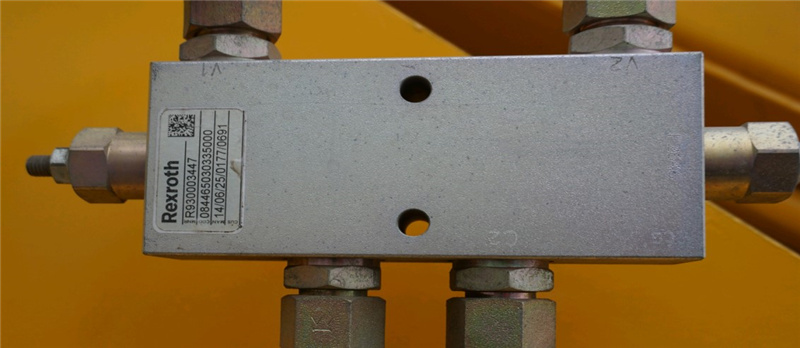

主要配套液压、电器件：负载敏感比例阀、平衡阀、**器等均为进口件。
l 底盘采用东风底盘，配有空调，方向盘采用液压助力。

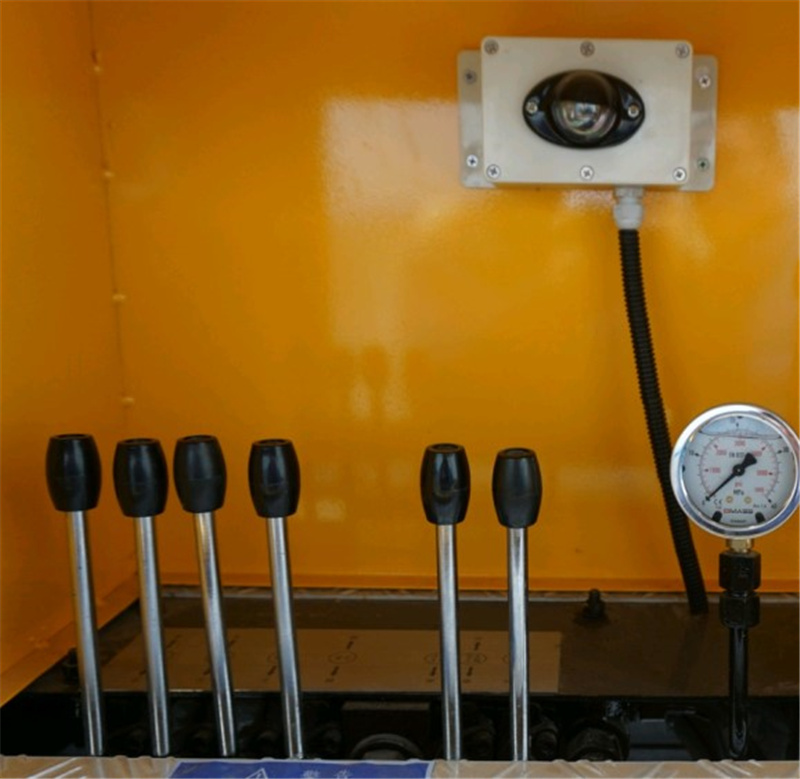

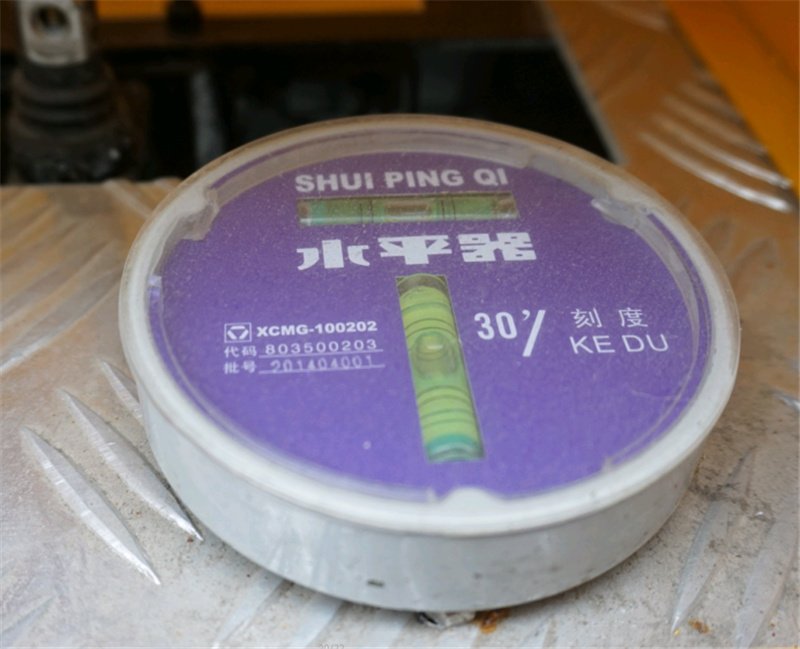

下车支腿操作箱配备照明灯，方便晚上工作，配置整车水平仪，保证车辆水平，确保安全。
平台左右回转采用进口封闭式摆动缸形式，工作灵活方便，安全可靠。

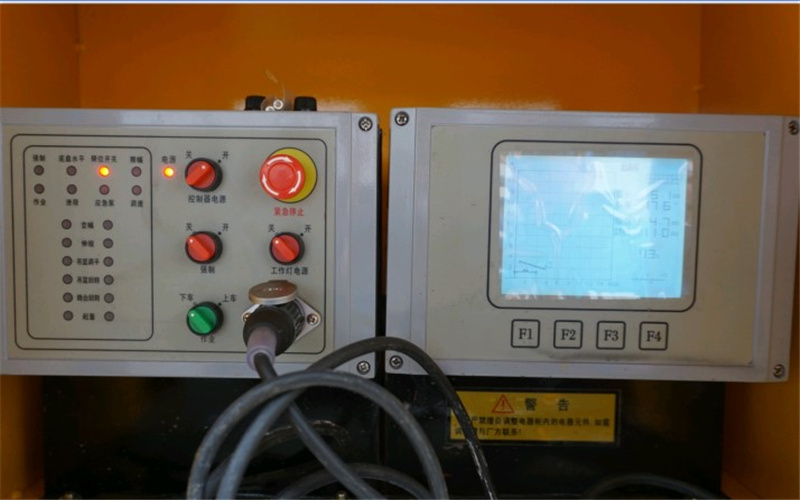

电脑**，自动限幅，危险工作报**，安全性能**。下车有显示器，实时显示整车作业工况。

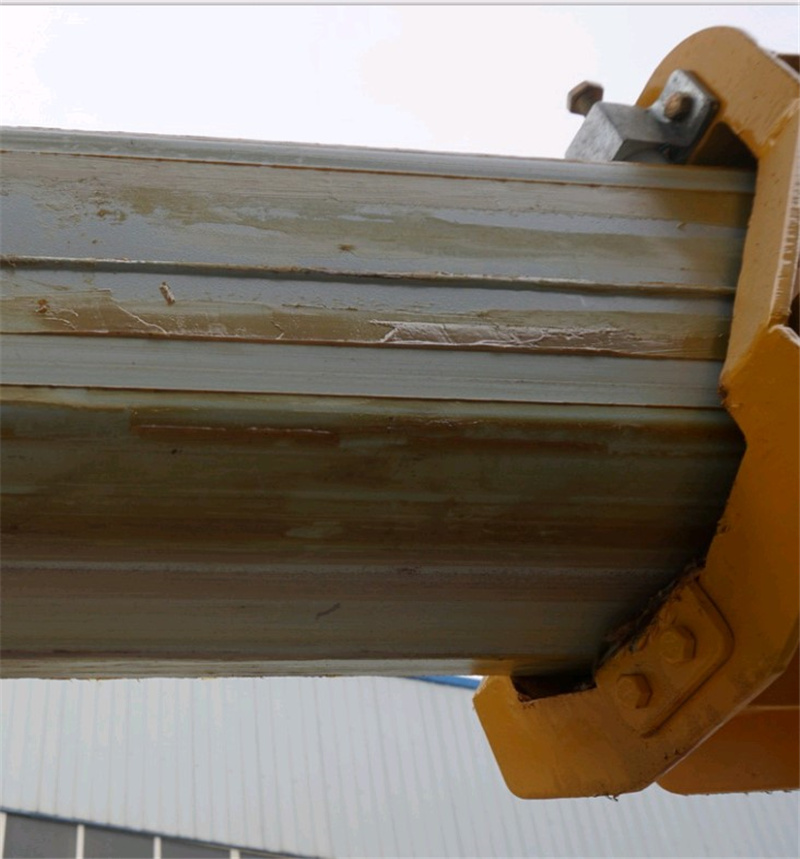

六边形工作臂，同步伸缩，结构紧凑，作业效率高，作业范围大。伸缩油缸外置，链条伸缩机构，更容易观察故障点，方便维修。
整车电器采用CAN总线**系统，线路整齐、简易。整车有三处操作：平台操作，也可在地面用有线或无线操作，更方便观察作业空间，安全可靠，工作效率高。

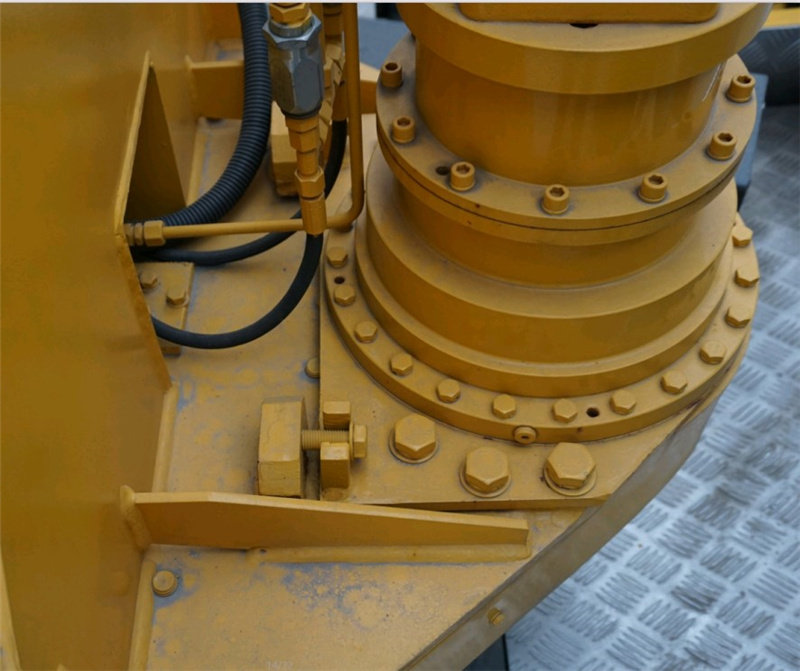

回转机构采用可调节式，方便调节.

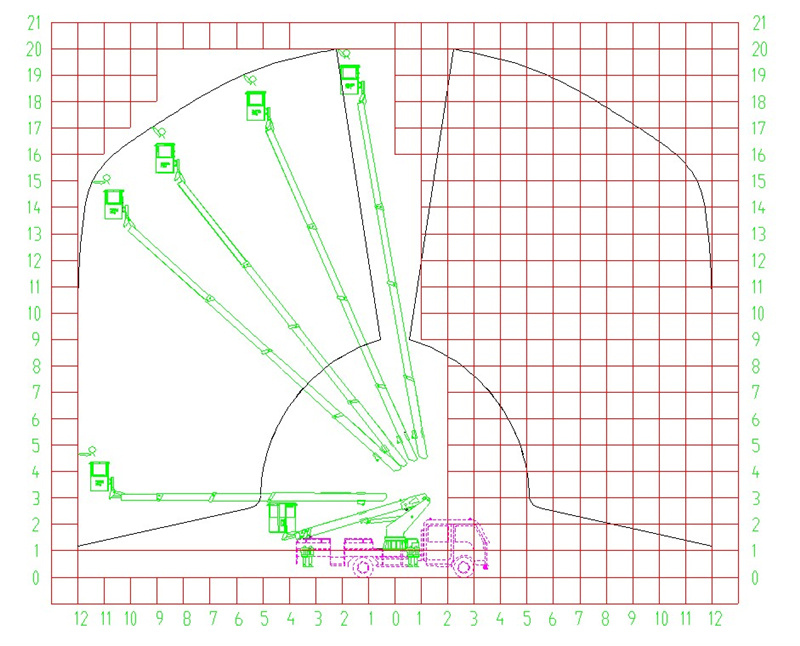

工作曲线图
